0510-82833316ProductDetails:

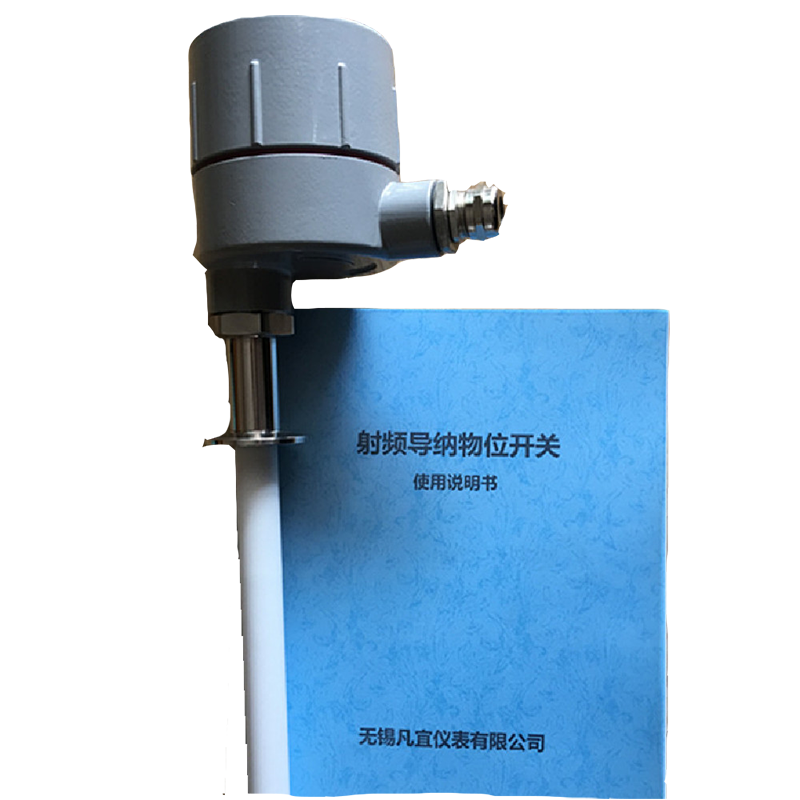

電容液位開關基于電容原理設計 的高端產品， 具有穩定性好、測量準確度高、應用場合廣泛等優點。
產品概述：
電容液位開關是一款從根本上實現了智能化的射頻電容物位控制器。相比傳統的物位開關，本系列產品采用模塊化設計，配有液晶調試模塊，無需使用任何外圍輔助設備，能夠自動獲取并顯示被測物料測量 值，為用戶提供更可靠的測量數據，液晶調試模塊具有調試和顯示的雙重功能， 使用戶能夠簡潔直觀地讀取所需的各項數據，方便了調試。
典型應用：
電 廠： 煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰?guī)臁⒂拖涞龋?/p>
油 田： 原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化 工： 原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；
冶 金： 礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；
水 泥： 石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；
水處理： 蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
造 紙： 原料倉、儲料塔、干燥鼓、化學物料存儲倉等；
其 他： 采石場、食品、制藥、環保、造船等行業等；
特點參數：
1、智 能 化：自動調整工作量程， 并配指示燈顯示，系統出錯自查功能， 配指示燈顯示，無可動部件；
2、水平安裝時精度非常高，測量粘稠性物料是該儀表的優勢；
3、抗 掛 料：獨特的電路設計提高了抗掛料性能；
4、供電范圍：18V ~380V AC/DC ； 24V/100mA；
5、繼電器容量：DPDT，117/220VAC，5A 無感 3A 有感；
6、適 應 性：探頭使用溫度范圍： -184℃~260℃，電路部分耐溫： -40℃~80℃ 靈 敏 度：小于 0.3PF
延時可調：0-100 秒；
7、穩 定 性：高穩定性輸出，耐飛灰、落料、水汽、結晶、結蠟影響；
8、免 維 護：無活動、無易磨損部件，無需經常清潔、保養、調試；
9、易操作性：面板式設計理念，正常安裝完成后，儀表自動標定工作點并運行方便的電 氣連接，提高了操作人員工作效率。
儀表調試：
1、報警值設置設置：
報警值的設置有兩種方法：
A、測量界面： 當液位、料位達到設置報警點， 待液位、料位穩定 10-20 秒后， 長按
S 鍵 5 秒左 右，待 LCD 屏左下數值顯示同主測量值，松開按鍵，報警值設置完畢。
B、進入菜單設置
進入《基本設置》菜單，找到對應菜單項 AL1,可以通過按鍵設置對應的報警值。 還可以通 過其它的菜單項，如 報警回差，報警方式來聯合實現其它想要的控制方式。
2、儀表出廠前已作全性能的調試，但經過長途運輸或長期庫存后，在交付使用前仍需對一些主要 性能進行檢查。
3、菜單說明：在正常工作狀態， 短按M 鍵， LCD 左下角顯示“SEL“， 中間顯示” 555”，
此時再次短按 M 鍵， 左邊第一位數字小數點閃爍， 再次短按 M 鍵，第二位數字閃爍，依次類推， 移動到第五位數字時， 短按 S 鍵和 Z 鍵可增加和減小數值， 修改到對應值后， 比如“556”，短按至 所有數位不閃爍時，短按 S 鍵可進入基本設置菜單。
《基本設置》
代碼 | 功 能 | 說 明 |
SEL | 密碼選擇 | SEL=555 ，C 菜單設置； SEL=558，校準設置 |
AL1 |
報警值 | 設置繼電器動作報警值 1、“AmSt”設置為 1 ，上限報警(下單回差)：測量顯示值≥(AL1-2)， 在延時倒計時結束， 繼電器吸合， 右下角顯示“ON”。測量顯示值 ＜ (AL1 - PL1) ，繼電器斷開； 2、“AmSt”設置為 0 ，下限報警(上單回差)：測量顯示值≤AL1， 在延時倒計時結束， 繼電器吸合， 右下角顯示“ON”。測量顯示值 ＞ (AL1 + PL1) ，繼電器斷開； |
PL1 |
報警回差值 | 報警值回差值，PL1 ≥ 5 ；可根據不同介質，不同桿結構設置。 如導電性強的介質， 探桿是直接裸露的金屬(介質介電常數≥10)， 或者有液體泡沫，揚塵等則可設置大些，比如 50- 100 左右； 如果 介電常數較低可按默認設置為 5- 10； |
tImE | 延時設置 | 0-100S 延時設置 |
AmSt | 報警方式設置 | Alarm Set 報警方式設置， 1 ：高位報警； 0：低位報警 |
End | END | 按 M 鍵保存數據并退出 |
電容液位開關選型表：
XFYSPDRKG | 電容開關-常規型 | |||||||||
認證 | N | 非防爆型 | ||||||||
I | 本安型，Ex ia IIC T4/T6 Ga/Gb | |||||||||
D | 隔爆型， Ex d IIC T4/T6 Ga/Gb | |||||||||
輸出方式 | 1 | 供電：220VAC/24VDC雙供電， 輸出：繼電器 220AC 5A | ||||||||
2 | 供電：24 VDC ，輸出：三線制PNP | |||||||||
TD | 3/4”PT"螺紋 | |||||||||
TE | G1"螺紋 | |||||||||
TG | 1"PT螺紋(常規) | |||||||||
FA | DN25 PN1.6 RF法蘭 | |||||||||
FD | DN50 PN1.6 RF法蘭 | |||||||||
SS | 特殊規格：(螺紋≥3/4")或(法蘭≥DN25 )，均可選擇 | |||||||||
接液材質 | 4 | SUS304不銹鋼+四氟 | ||||||||
6 | SUS316不銹鋼+四氟 | |||||||||
7 | SUS304+陶瓷(200℃<溫度<600℃) | |||||||||
8 | SUS316+陶瓷(200℃<溫度<600℃) | |||||||||
9 | SUS310S+剛玉(200℃<溫度<1100℃) | |||||||||
殼體材質 | A | 鋁合金，帶涂層 | ||||||||
電氣接口 | 1 | M20x1.5 | ||||||||
2 | 1/2NPT | |||||||||
9 | 特殊規格 | |||||||||
插入深度 | L0 | 桿式：標準型300-500mm | ||||||||
LA- | 桿式：延長型500-3000mm | |||||||||
LB- | 纜式：延長型3000-10000mm | |||||||||
LC- | 桿式：精小型150-300mm | |||||||||
LD- | 平板型 | |||||||||
LS- | 特殊規格 | |||||||||
溫度范圍 | T0 | 溫度： -40?80℃ | ||||||||
| 其它值(單位℃)， MAX:1100℃ | |||||||||
壓力范圍 | P0 | 壓力：常壓 | ||||||||
| 其它值(單位bar) | |||||||||
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
XFYSPDRKG | N | 1 | TG | 4 | A | 1 | LA | T0 | P0 | |
選型舉例：標準型電容開關，1“PT螺紋接口，輸出：繼電器，M20*1.5電氣接口，接液材質： 304，不含螺紋長度500mm，常溫，常壓 | ||||||||||
