0510-82833316ProductDetails:
單晶硅壓力變送器適用于工業過程控制、自動化制造、航天航空、汽車與船舶、醫療衛生等多個領域。
概述：
單晶硅壓力變送器采用德國MEMS技術制成的單晶硅傳感器芯片，結合精湛的生產工藝，實現了產品的高準精度與高穩定性。內嵌智能信號處理模塊，實現了壓力與溫度補償?shù)慕Y(jié)合，在大范圍內的靜壓和溫度變化下提供可靠的測量精度和優異的長期穩定性。
XFYYC3051T-GP/AP單晶硅智能直連式壓力/絕壓變送器可用于測量液體、氣體或者蒸汽的液位、密度、壓力，并將其轉換成 4-20mA DC(疊加HART通信）電流信號輸出；通過Hart或者RS485通訊和面板按鍵實現遠程、就地參數設定功能組態。
應用行業：
1、石油/化工/化石：與節流裝置配套，提供精準的流量測量管道和貯罐的壓力和液位；
2、電力/城市煤氣：要求高穩定和高精度的壓力、流量、液位測量等場所；
3、紙漿/造紙：用于爐膛壓力、負壓測量等要求高穩定性,高精度測量場所；
4、鋼鐵/有色金屬/陶瓷：用于要求耐化學液體、耐腐蝕性液體的壓力、流量、液位測量場所；
5、機械裝備/造船：用于嚴格控制壓力、流量、液位等指標條件下，要求穩定測量的場所。
產品性能參數：
型號 | ||||
XFYYC3051TGP/AP | 單晶硅壓力變送器 | |||
測量介質 | ||||
測量液體、氣體或蒸汽的壓力 | ||||
測量類型 | ||||
表壓測量、絕壓測量 | ||||
輸出信號 | ||||
4~20mA+HART 協議的數字信號 | ||||
RS485串口信號 | ||||
測量范圍 | ||||
量程代碼 | 范圍 | 建議壓縮比 | ||
0B | （0~0.6）KPa~6KPa | 10:1 | ||
0C | （0~2）KPa~40KPa | 20:1 | ||
0E | （0~2.5）KPa~250KPa | 100:1 | ||
0F | （0~10）KPa~1MPa | 100:1 | ||
0G | （0~30）KPa~3MPa | 100:1 | ||
0H | （0~0.1）MPa~10MPa | 100:1 | ||
0I | （0~0.21）MPa~21MPa | 100:1 | ||
0J | （0~0.4）MPa~40MPa | 100:1 | ||
基準精度（包括從零點開始的線性，回差，重復性） | ||||
±0.05% | ±0.075% | ±0.1% | ||
若TD＞10（TD=大量程/調節量程）,則為： | ||||
±（0.005*TD)% | ±（0.0075*TD)% | ±（0.01*TD)% | ||
環境溫度影響 | ||||
（-25~+65）℃時總影響量為： ±（0.15*TD+0.05）%*Span (-40~-25)℃和(+65~+85)℃時總影響量為： ±（0.2*TD+0.05)%*Span | ||||
過壓影響 | ||||
±0.075%*Span | ||||
長期穩定性 | ||||
±0.1%*Span/3年 | ||||
電源影響 | ||||
0.001%/10V(12~36)V DC,可忽略不計 | ||||
量程限 | ||||
在量程的上下限范圍內，可任意調整 建議選擇量程比盡可能低的量程代碼，可優化性能特征 | ||||
零點設置 | ||||
標定量程≥***小量程 | ||||
安裝位置影響 | ||||
與膜片面平行方向的安裝位置變化不會造成零點影響， | ||||
單晶硅壓力變送器的選型資料：
型號 變送器類型 |
XFYYC3051T-GP/AP 單晶硅壓力變送器 |
測量類型 |
G P 表壓 |
A P 絕壓 |
精度 |
C 0.1% |
B 0.075% |
A 0.05% |
測量范圍 |
0B （0~0.6）KPa~6KPa |
0C （0~2）KPa~40KPa |
0E （0~2.5）KPa~250KPa |
0F （0~10）KPa~1MPa |
0G （0~30）KPa~3MPa |
0H （0~0.1）MPa~10MPa |
0I （0~0.21）MPa~21MPa |
0J （0~0.4）MPa~40MPa |
變送器輸出 |
E 4~20mA+采用基于HART協議的數字信號 |
R RS485 |
過程鏈接 |
C1 M20X1.5 外螺紋壓力接口，端面密封 |
C2 M20X1.5 外螺紋壓力接口，水線密封 |
C3 G1/4 外螺紋壓力接口 |
C4 G1/4 內螺紋壓力接口 |
C5 G1/2外螺紋壓力接口, 端面密封 |
C6 G1/2 外螺紋壓力接口, 水線密封 |
C7 NPT1/8 外螺紋壓力接口 |
C8 NPT1/8 內螺紋壓力接口 |
C9 NPT1/4 外螺紋壓力接口 |
C10 NPT1/4 內螺紋壓力接口 |
C11 NPT1/2 外螺紋壓力接口 |
C12 NPT1/2 內螺紋壓力接口 |
...... |
接液部分材質 隔離膜片 |
S 316L |
C HC-276 |
T 鉭 |
L 鈦 |
G 316L鍍金 |
傳感器填充液 |
G 硅油 |
F 氟油 |
S 食用油 |
顯示器 |
M0 無顯示 |
M1 低功耗液晶顯示屏 |
M2 耐低溫液晶顯示屏 |
防爆認證 |
E0 非防爆 |
E1 本安Ex iaⅡB T6 Ga |
E2 隔爆Ex dbⅡC T6 Gb |
安裝支架 |
W 無安裝支架 |
U 彎管支架，不銹鋼 |

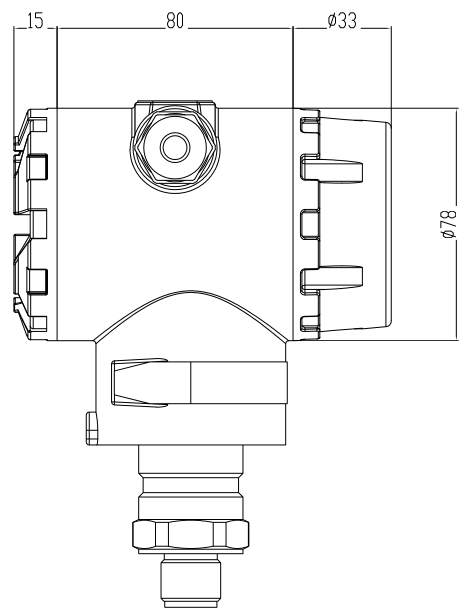

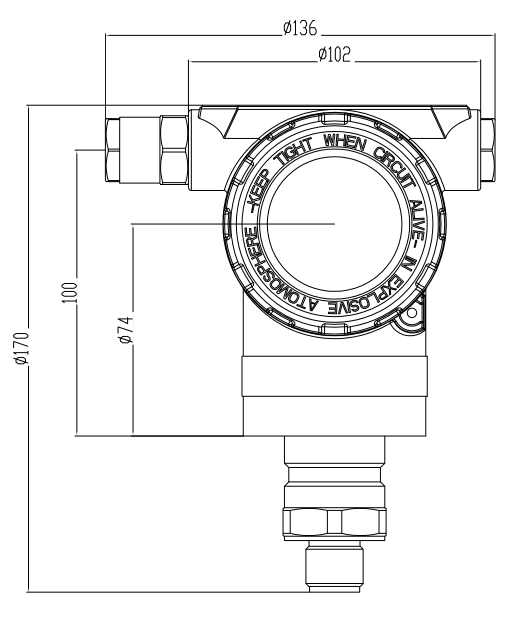

單晶硅壓力變送器的尺寸圖：
